Aşık Şekillendirme Makinesi Z

Ana Teknik Özellikler

1. Rolling malzemesi: 2-3mm kalınlık, ortak kalıp 5 setleri dahil
2. Çalışma hızı: 8-10 M / dak
3. Makaralar Aşama: 13 adım
4. Ana motor gücü: 15KW
5. Hidrolik istasyon motor gücü: 7.5KW
6. Silindirin Malzeme: CR12
7. Ana milin Malzeme: 45 # dövme çelik, söndürme ve tavlama

8. Mil çapı: 90mm ¢
9. Duvar Kaplaması kalınlığı: 25mm
10. Zincir: çift sıralı 20A
11. Hidrolik istasyon basıncı: 10-12MPa
12. Kesme bıçağının Malzeme: CR12, söndürülmüş
13. Düzleştirme olarak Yedi silindirler, kıstırma iki silindirler
14. Elektrik kontrol sistemi: Tüm makine cut-to-uzunluğu 3mm ± error≤, PLC (Panasonic) frekans kontrolü benimser

Ekipman Yapılandırma
Makinenin ana raf planer tipi freze makinesinde işlenir vb tablo tükendi (roll forming sonra) cihazda, hidrolik sistem, elektrik kontrol sistemi, kesim, (kılavuz tabloya dahil) cihazı, iletim, ana makine Besleme ve silindiri oluşturan .

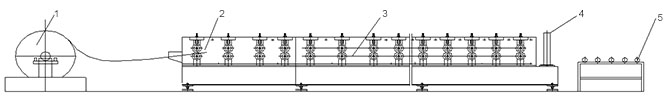

Teknolojik Proses Şekil

1. Malzeme besleme cihazının
2. Beslenme Şekillendirme
3. Hidrolik

4. Hidrolik Kesme
5. Boşaltma Cihazı

Üretim süreci
Elle de-sarma besleme & → Biten ürünü oluşturan rulo sonra Kesme → oluşturan → Rulo düzeltme Rehberliği

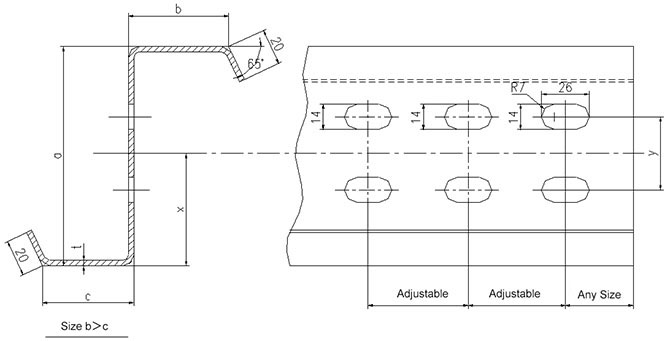

Profil (kalıp ile 5 set)
Sayı o b c t
1 150 62 57 2-3
2 160 62 57 2-3
3 180 77 72 2-3
4 200 77 72 2-3
5 240 77 72 2-3
6 250 77 72 2-3
7 300 92 87 2-3

1. h=100mm, b=50mm, c=15mm, coil width=210mm
2. h=150mm, b=50/60mm, c=20mm, coil width=270/290mm
3. h=200mm, b=65/70mm, c=20mm, coil width=350/360mm
4. h=250mm, b=70/80mm, c=20mm, coil width=410/430mm
5. h=300mm, b=70/80mm, c=20mm, coil width=460/480mm

Özelliği ve Kullanımı

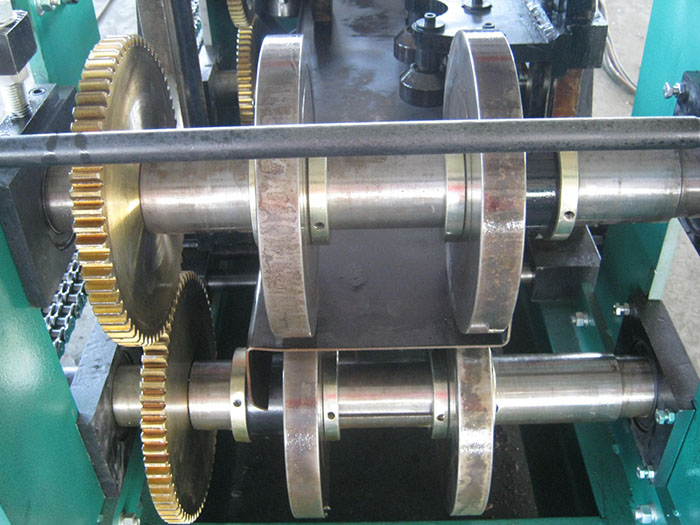

1. Z aşık şekillendirme makine silindirleri yoğun tedavi sonrasında dövme kaliteli yapısal çelikten imal edilmiştir. Yüzeyde sert krom ile kaplanmış, silindir genişletilmiş çalışma ömrü ile yürütülmektedir.
2, Bilgisayarın kontrolü altında makine delme ve düzgün bir sayma, uzunluk ayarı yapar.
3. şekillendirme makinesi Z aşık ön ucundaki düzleştirme silindirler ekonomik faydanın bir artış yapma, şerit çelik yassı ve standartları karşılamak için yeterince pürüzsüz yapmak için kabul edilmiştir.
4. Bizim makine tarafından imal Z aşık bükülmeye direnç mükemmel bir performans sergiliyor. Ayrıca kurulum için kolaydır.
5. Z biçimli aşık yaygın böylece fabrika, depo, garaj, spor salonu, sergi merkezi, sinema, tiyatro, bahçe ve benzeri orta ve büyük ölçekli binalarda kullanılmaktadır. Bu çatı veya duvar oluşturan desteklemek için uygulanabilir yapı malzemeleri olarak algılanmaktadır.
